本實用新型涉及一種門鎖，尤其涉及智能家居領域的一種互聯網智能門鎖。


背景技術：

現有的比較適合互聯網運營的智能門鎖產品中，大都是通過WiFi，Zigbee，藍牙的方法把門鎖的控制和狀態信息傳送給遠端的服務器。如圖1所示的傳統互聯網智能門鎖，一般通信模塊采用WiFi，Zigbee，藍牙這些通信模塊，要實現遠程控制門鎖，必須采用一個網關或者路由器，才能真正的遠程通信。例如：申請?zhí)枮?01510046421.2、申請日為2015年1月30日、公開號為104574613A、公開日為2015年4月29的智能門鎖系統。對于一個沒有接入寬帶和無線路由器的家庭，是沒有辦法直接使用此類的門鎖，而達到遠程控制的作用。如果是用2G/3G/4G網絡，這樣的產品必須保證網絡一直連接，網絡一直連接就需要比較大的功耗，一般功耗是滿足不了一般門鎖使用干電池的要求的，這種2G/3G/4G方案也幾乎沒有實際商用的。

技術實現要素：

本實用新型提供一種互聯網智能門鎖，其具備低功耗的特點，從而延長門鎖的電池壽命。

本實用新型的解決方案是：一種互聯網智能門鎖，其具有密碼開鎖功能，包括鎖體、控制所述鎖體解鎖或鎖付的控制模塊、以及實現所述控制模塊與一個云服務器通信的通信模塊；所述通信模塊為窄帶物聯網通信模塊，所述控制模塊通過所述窄帶物聯網通信模塊與所述云服務器直接通信。

作為上述方案的進一步改進，所述互聯網智能門鎖還包括鎖栓驅動電機，所述鎖栓驅動電機與所述控制模塊電性連接，并由所述控制模塊控制運行。

作為上述方案的進一步改進，所述互聯網智能門鎖還包括密碼鍵盤，所述密碼鍵盤與所述控制模塊電性連接，并向所述控制模塊輸入所述鎖體的開鎖密碼。

作為上述方案的進一步改進，所述窄帶物聯網通信模塊采用Quectel BC95芯片。

作為上述方案的進一步改進，所述控制模塊采用的芯片屬于STM32L151CX系列。

本實用新型采用基于窄帶物聯網(NB-IOT)協議標準的窄帶物聯網通信模塊(NBIOT模塊)，窄帶物聯網協議標準是3GPP基于物聯網的需求定義出來的標準，這類標準針對的產品主要是低功耗，低延時，并需要接入互聯網的智能硬件。在門鎖中引入窄帶物聯網協議，不但能使門鎖方便地接入公網(不需要額外的網關或者路由器)，而且完全滿足低功耗的要求，就算使用5號電池也能使用一年以上。

附圖說明

圖1是傳統的互聯網智能門鎖的結構及其應用示意圖。

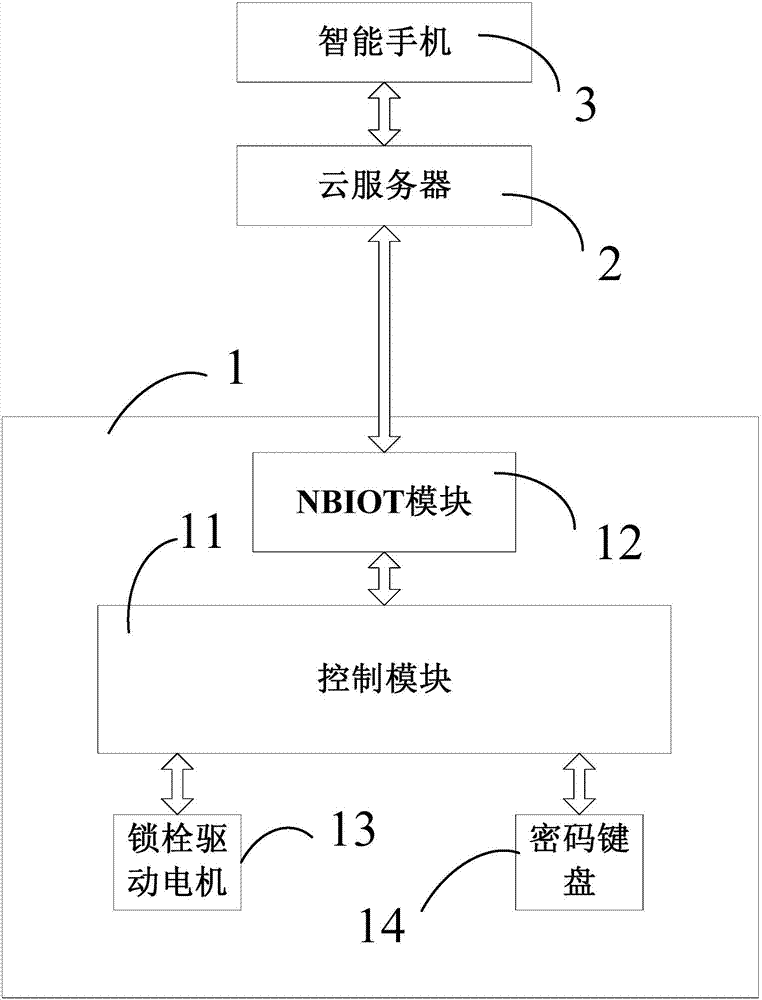

圖2是本實用新型的互聯網智能門鎖的結構及其應用示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

請參閱圖2，本實用新型的互聯網智能門鎖1具有密碼開鎖功能，包括鎖體(圖未示)、控制模塊11、通信模塊12、鎖栓驅動電機13、密碼鍵盤14。

控制模塊11控制所述鎖體解鎖或鎖付，通信模塊12采用窄帶物聯網通信模塊(即NBIOT模塊)，控制模塊11通過NBIOT模塊與一個云服務器2直接通信。因此，智能手機3就可以很快捷的通過云服務器2實現對互聯網智能門鎖1的運行與管理。

本案的發明點是NBIOT模塊在門鎖中的應用，并不是NBIOT模塊本身。鎖栓驅動電機13與控制模塊11電性連接，并由控制模塊11控制運行。密碼鍵盤14與控制模塊11電性連接，并向控制模塊11輸入所述鎖體的開鎖密碼。

NBIOT模塊基于窄帶物聯網(NB-IOT)協議標準，窄帶物聯網協議標準是3GPP基于物聯網的需求定義出來的標準，這類標準針對的產品主要是低功耗，低延時，并需要接入互聯網的智能硬件。在門鎖中引入窄帶物聯網協議，不但能使門鎖方便地接入公網(不需要額外的網關或者路由器)，而且完全滿足低功耗的要求，就算使用5號電池也能使用一年以上。

本實用新型在具體應用時，窄帶物聯網通信模塊可以采用Quectel BC95芯片，是Quectel是公司下的型號為BC95的芯片；控制模塊11采用的芯片如STM32L151CX系列中的任意一款芯片。

智能門鎖引入窄帶物聯網(NB-IOT)通信模塊，使原來的具有密碼開鎖功能的智能門鎖通過NB-IOT網絡接入到公網服務器(即租賃系統服務器)。租賃系統服務器部分主要實現智能門鎖狀態和控制命令的存儲和轉發，并根據房屋租賃狀況和鎖的密碼和指紋存儲在一個數據庫里，從而使得用戶可以對于所有裝有智能門鎖的房屋進行有效的管理。

有了智能門鎖，才能存在將人工服務的租賃市場轉變成自助服務的租賃市場的可能，才能實現無人值守的房屋管理，才能由此設計相應的租賃管理APP軟件，如手機APP。手機APP可以為用戶提供一個使用的手機輸入接口，并可以通過手機和服務器聯系，從而實現注冊，登陸，租賃，退租等一系列的房屋租賃步驟，而不再需要專人來進行一對一的服務。

本實用新型的互聯網智能門鎖的誕生，可以在未來實現一種共享住房商業模式，傳統的酒店住房管理和政府廉租房管理，并完全避免了用戶在使用此互聯網智能門鎖的時候還需要首先接入寬帶，路由器或者網關的限制，降低了互聯網智能門鎖應用的復雜性，能用4節5號電池維持一年以上的使用周期(以一天10次左右的開門量為算)，這是現有的互聯網智能門鎖沒有辦法滿足的。門鎖接入窄帶物聯網(NB-IOT)，從而實現不依賴網關或者路由器接入公網，并具有低功耗的性能；租房可以實現無人值守，這是共享經濟的一個典型表現。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
